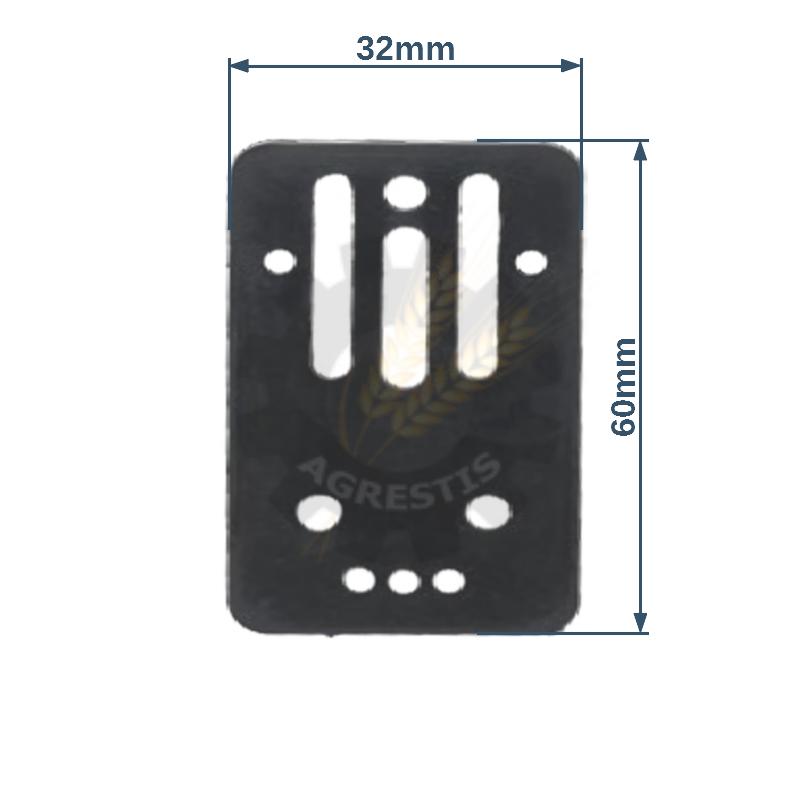

Garnitura pulsator
Garnitura pentru Pulsator (60/40) (M3300). Se afla sub Placa pulsator (M3352).
Grosime: 1.5mm
Imaginile afisate pe site sunt cu titlu de prezentare. Aspectul real al produselor poate sa difere fata de fotografii.
SC Agrestis SRL face eforturi permanente pentru a mentine acuratetea datelor aflate pe site. Cu toate acestea, pot exista erori in datele furnizate care includ dar nu se limiteaza la erori de masurare, erori de operare, diferente estetice, care nu influenteaza functionalitatea produsului. Daca sesizati o asemenea eroare, va rugam sa ne informati.
La cerere, punem la dispozitie documentatia necesara pentru achizitionarea produselor folosind fonduri nationale sau europene de dezvoltare.
Conform ordonantei de urgenta 34/2014, aveti dreptul de a returna orice produs achizitionat online, din orice motiv, in termen de 30 zile de la primire. Produsul trebuie sa nu prezinte urme de utilizare, zgarieturi sau lovituri si sa fie nefolosit. Taxele de transport in cazul returnarii ii revin cumparatorului in cazul in care motivul returului este determinat exclusiv de client. Returul se va solutiona in termen de 14 zile de la data receptionarii produsului de catre SC Agrestis SRL intr-un mod stabilit de comun acord cu clientul, prin schimbarea produselor sau returnarea contravalorii prin virament bancar.
Asamblare pulsator
Pe corpul pulsator se monteaza Garnitura pulsator (M3351).
Se monteaza Placa pulsator (M3352) cu prindere in trei suruburi. Verificati ca cele trei fante sa nu fie obturate de garnitura de dedesubt. Fantele au latimea de 6mm si respectiv 4mm care asigura raportul de pulsatie de 60/40.
Axul principal al pulsatorului se monteaza deasupra fantelor.
Axul secundar se monteaza deasupra celor trei gauri de pe Placa pulsator (M3352).
Membrana mare pulsator (M3350) se monteaza pe axul principal iar Membrana mica pulsator (M3349) se monteaza pe axul secundar. Membranele sunt consumabile care se uzeaza cu timpul. Verificati cu atentie ca acestea sa nu fie gaurite deoarece deteriorarea lor e cauza principala a nefunctionarii pulsatoarelor.
Capacele laterale ale pulsatorului sunt prinse cu cate 5 suruburi fiecare si contin cate doua o-ringuri pentru etansare. Verificati sa nu fie infundate canalurile care duc la cele doua o-ringuri.
Se monteaza sita pulsatorului care are rolul de a filtra aerul care intra in pulsator.
Se fixeaza capacul cu doua suruburi.
Bucsa adaptor pulsator (M3297-1) se introduce in Adaptor pulsator (M3354) care apoi se fixeaza la baza pulsatorului.
Partea dreapta a Adaptor pulsator (M3354) trebuie sa fie pozitionata inspre interior.
